MAC高分子自粘橡胶复合防水卷材

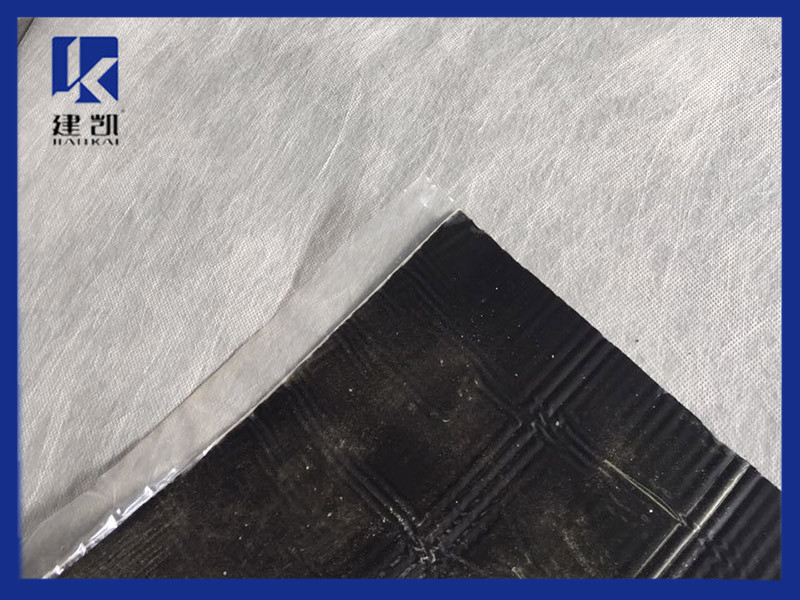

MAC高分子自粘橡胶复合防水卷材由高分子片材、自粘胶料、隔离膜组成，该卷材集高分子防水卷材和自粘防水卷材优点于一身，不仅具有很高的抗穿刺、耐候、耐高低温、自愈等性能，通过预铺反粘或湿铺工艺均能实现与混凝土结构牢固粘结，杜绝“窜水”现象的发生，有效提高防水系统的可靠性。

施工方法及步骤

1、基面清理：

清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物；

阴阳角采用水泥砂浆抹成圆弧角，阴角zui小半径50mm，阳角zui小半径20mm。 基面若有明水，扫除即可施工。

2、配置水泥素浆：

按水泥：水=2:1（重量比）。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。

3、弹基准线试铺：

根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。

4、撕开卷材底部隔离纸：

卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折。

5、卷材铺贴：

滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸dao将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。

抬铺法: 把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。

6、辊压排气：

待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。

7、搭接封边、收头密封：

单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用HNP胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。长边为加温自粘搭接,搭接宽带不小于80mm。大面积铺贴完成后24小时再进行搭接边施工，施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风qiang边加温边粘结。

双面粘卷材搭接边施工：直接将上下卷材搭接处的隔离膜撕开，搭接边刮涂（大面积涂刮水泥素浆时同时施工）水泥素浆胶搭接在一起，直接用水泥素浆封口,长、短边搭接宽度：不小于80㎜。zui后用水泥素浆抹平封死。

8、成品养护及保护：

晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖。

注意事项

①卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。

②卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。

③防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。

④侧墙卷材防水层的保护层与防水层应粘结牢固。结合紧密，厚度均匀一致。

⑤卷材搭接宽度的允许偏差为±10mm。
